Баки напорные БТ(Н) технологические
Назначение и область применения
Баки технологические напорные марки БТ(Н) предназначены для хранения жидкой рабочей среды под давлением и последующего ее использования в технологических схемах предприятий энергетики, ЖКХ, пищевой, нефтяной, химической промышленности, других отраслей.
Баки технологические напорные БТ(Н) изготавливаются по расчету на прочность с запасом на коррозию из высококачественной углеродистой или легированной стали толщиной от 4 до 12 мм или из нержавеющей стали толщиной от 3 до 10 мм.Общие технические данные баков технологических напорных
Номинальный объем (геометрическая емкость): от 100 л (0,1 м3) до 32000 литров (32 м3).Ряд условных (номинальных) давлений, МПа изб: 0,1; 0,16; 0,25; 0,3; 0,4; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5.
Температура рабочей среды: от 0 до плюс 200 °С.
Рабочая среда: вода, водные растворы, химические реагенты, иные жидкие среды.
Климатическое исполнение по ГОСТ 15150: УХЛ 3.
Условия хранения и транспортировки по ГОСТ 15150: 5(0Ж4).
Допустимая сейсмичность по шкале MSK-64: 7 баллов (по указанию Потребителя или проектной организации – до 9 баллов).
Материальное исполнение баков технологических напорных
| Индекс материального исполнения | Материал конструктивных элементов бака | Расчетный срок службы, лет* | |||
| патрубки | корпус | фланцы | опоры | ||
| М1 | Ст20 | Ст20 | Ст20 | Ст3, Ст20 | 10-15 |
| М2 | Ст20, 09Г2С | 09Г2С | Ст20 | Ст3, Ст20 | 15-20 |
| М3 | AISI 304, 12Х18Н10Т |
AISI 304, 12Х18Н9Т, 12Х15Г9НД |
Ст20, 12Х18Н9Т |
Ст3, Ст20 | 30-40 |
ВЕРТИКАЛЬНЫЕ НАПОРНЫЕ ТЕХНОЛОГИЧЕСКИЕ БАКИ
_01.jpg "Бак технологический нержавеющий")
_03.jpg "Бак нержавеющий с ТЭНом")
_04.jpg "Бак серной кислоты")
_05.jpg "Баки напорные вертикальные")
Вертикальный напорный технологический бак БТ(Н) представляет собой одностенную или двухстенную сварную конструкцию, состоящую из цилиндрической обечайки, верхнего и нижнего конического, торосферического или эллиптического днищ, патрубков подвода и отвода рабочей среды, штуцеров предохранительного клапана, дренажа, иных патрубков по указанию Потребителя (проектной организации). Бак имеет три (четыре) вертикальные опоры-стойки или опоры-лапы.
В зависимости от назначения бака и условий его работы по указанию Потребителя (проектной организации) в баке могут быть установлены:
- • устройство указателя уровня (кварцевая трубка);
- • сервисный люк;
- • дополнительные патрубки подвода (отвода) рабочей среды;
- • дыхательный патрубок (воздушник);
- • штуцер уравнительной линии;
- • патрубок рециркуляции;
- • штуцеры КИПиА;
- • внутренний или наружный теплообменник (змеевик) для дополнительного нагрева (охлаждения) рабочей среды;
- • рубашка (двухстенное исполнение);
- • иные штуцеры и патрубки.
Варианты компоновки вертикальных технологических напорных баков БТ(Н)
-V-1.gif "Компоновка В1")
-V-2.gif "Компоновка В2")
-V-3.gif "Компоновка В3")
-V-4.gif "Компоновка В4")
-V-5.gif "Компоновка В5")
В1 В2 В3 В4 В5
Тип, расположение, количество и диаметры штуцеров и патрубков могут быть изменены по эскизу или указанию Потребителя (проектной организации) в форме Заказа бака.
Модельный ряд вертикальных напорных технологических баков на расчетное давление
0,6 МПа изб (6 кгс/см2) и 1,0 МПа изб (10 кгс/см2)
| Модификация | Объем, м3 | Диаметр, D, мм | Высота, H, мм | Высота с опорами, H1, мм | Масса для расчетного давления 0,6 МПа: исполнение М1(М2)/М3, кг |
Масса для расчетного давления 1,0 МПа: исполнение М1(М2)/М3, кг |
ЗАКАЗАТЬ*
|
|
БТ(Н)-0,1-0,6-В
|
0,10 | 425 | 800 | 1000 | 74/62 | 80/68 | Заказать |
|
БТ(Н)-0,125-0,6-В
|
0,125 | 425 | 950 | 1150 | 83/69 | 90/76 | Заказать |
|
БТ(Н)-0,16-0,6-В
|
0,16 | 530 | 850 | 1050 | 96/80 | 102/85 | Заказать |
|
БТ(Н)-0,2-0,6-В
|
0,20 | 530 | 1000 | 1200 | 105/86 | 114/95 | Заказать |
|
БТ(Н)-0,25-0,6-В
|
0,25 | 630 | 900 | 1100 | 123/100 | 130/108 | Заказать |
|
БТ(Н)-0,32-0,6-В
|
0,32 | 630 | 1150 | 1350 | 140/110 | 150/125 | Заказать |
|
БТ(Н)-0,4-0,6-В
|
0,40 | 630 | 1400 | 1600 | 155/125 | 170/140 | Заказать |
|
БТ(Н)-0,5-0,6-В
|
0,50 | 700 | 1450 | 1700 | 205/165 | 230/190 | Заказать |
|
БТ(Н)-0,63-0,6-В
|
0,63 | 700 | 1750 | 2000 | 230/185 | 260/215 | Заказать |
|
БТ(Н)-0,8-0,6-В
|
0,80 | 800 | 1750 | 2000 | 260/210 | 290/240 | Заказать |
|
БТ(Н)-1-0,6-В
|
1,0 | 800 | 2150 | 2400 | 290/230 | 330/270 | Заказать |
|
БТ(Н)-1,25-0,6-В
|
1,25 | 900 | 2150 | 2400 | 370/305 | 415/345 | Заказать |
|
БТ(Н)-1,6-0,6-В
|
1,6 | 1000 | 2200 | 2450 | 425/340 | 470/390 | Заказать |
|
БТ(Н)-2-0,6-В
|
2,0 | 1100 | 2300 | 2550 | 490/395 | 540/445 | Заказать |
|
БТ(Н)-2,5-0,6-В
|
2,5 | 1200 | 2400 | 2650 | 550/440 | 610/505 | Заказать |
|
БТ(Н)-3,2-0,6-В
|
3,2 | 1300 | 2650 | 2900 | 640/515 | 840/645 | Заказать |
|
БТ(Н)-4-0,6-В
|
4,0 | 1400 | 2850 | 3150 | 885/740 | 1040/820 | Заказать |
|
БТ(Н)-5-0,6-В
|
5,0 | 1500 | 3100 | 3400 | 1020/850 | 1195/940 | Заказать |
|
БТ(Н)-6,3-0,6-В
|
6,3 | 1600 | 3400 | 3700 | 1205/1005 | 1415/1110 | Заказать |
|
БТ(Н)-8-0,6-В
|
8,0 | 1700 | 3800 | 4100 | 1395/1165 | 1650/1290 | Заказать |
|
БТ(Н)-10-0,6-В
|
10 | 1800 | 4250 | 4550 | 1605/1335 | 1905/1485 | Заказать |
|
БТ(Н)-12,5-0,6-В
|
12,5 | 1900 | 4750 | 5050 | 1860/1550 | 2215/1730 | Заказать |
|
БТ(Н)-16-0,6-В
|
16 | 2000 | 5450 | 5750 | 2765/2180 | 3210/2625 | Заказать |
|
БТ(Н)-20-0,6-В
|
20 | 2200 | 5650 | 5950 | 3190/2525 | 3690/3020 | Заказать |
|
БТ(Н)-25-0,6-В
|
25 | 2400 | 5950 | 6250 | 3665/2895 | 4230/2460 | Заказать |
|
БТ(Н)-32-0,6-В
|
32 | 2500 | 6950 | 7250 | 4445/3520 | 5150/4225 | Заказать |
Примеры обозначения вертикальных напорных технологических баков при заказе
Бак технологический напорный вертикальный БТ(Н)-10-0,6-В-М2 ТУ 3600-003-95210823-2015
10 – номинальный объем, м3;
0,6 – рабочее давление, МПа;
В – вертикальный;
М2 – индекс материального исполнения.
ГОРИЗОНТАЛЬНЫЕ НАПОРНЫЕ ТЕХНОЛОГИЧЕСКИЕ БАКИ
_g_01.jpg "Бак напорный горизонтальный")
_g_02.jpg "Бак напорный технологический")
_g_03.jpg "Бак напорный нержавеющий")

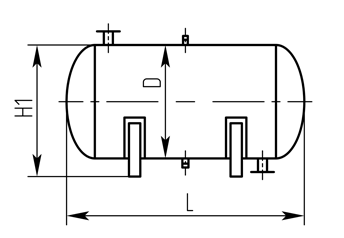

Горизонтальный напорный бак БТ(Н) представляет собой сварную конструкцию, состоящую из цилиндрической обечайки, правого и левого конического, торосферического или эллиптического днищ, патрубков подвода и отвода рабочей среды, штуцеров предохранительного клапана, дренажа, иных патрубков по указанию Потребителя (проектной организации). Бак имеет две седловые горизонтальные опоры или ложементы (для подземной установки).
-g.gif)
В зависимости от назначения бака и условий его работы по указанию Потребителя (проектной организации) в баке могут быть установлены:
- • устройство указателя уровня (кварцевая трубка);
- • сервисный люк;
- • дополнительные патрубки подвода (отвода) рабочей среды;
- • штуцер уравнительной линии;
- • патрубок рециркуляции;
- • штуцеры КИПиА;
- • замерная труба;
- • внутренний или наружный теплообменник (змеевик) для дополнительного нагрева (охлаждения) рабочей среды;
- • рубашка (двухстенное исполнение);
- • иные штуцеры и патрубки.
ГОРИЗОНТАЛЬНЫЕ НАПОРНЫЕ ТЕХНОЛОГИЧЕСКИЕ БАКИ
Тип, расположение, количество и диаметры штуцеров и патрубков - по эскизу или указанию Потребителя (проектной организации) в форме Заказа бака.
Модельный ряд горизонтальных напорных технологических баков на расчетное давление
0,6 МПа изб (6 кгс/см2) и 1,0 МПа изб (10 кгс/см2)
| Модификация | Объем, м3 | Диаметр, D, мм | Длина, L, мм | Высота с опорами, H1, мм | Масса для расчетного давления 0,6 МПа: исполнение М1(М2)/М3, кг |
Масса для расчетного давления 1,0 МПа: исполнение М1(М2)/М3, кг |
ЗАКАЗАТЬ*
|
|
БТ(Н)-0,1-0,6-Г
|
0,10 | 425 | 800 | 625 | 82/70 | 87/75 | Заказать |
|
БТ(Н)-0,125-0,6-Г
|
0,125 | 425 | 950 | 625 | 93/78 | 100/86 | Заказать |
|
БТ(Н)-0,16-0,6-Г
|
0,16 | 530 | 850 | 730 | 109/92 | 116/99 | Заказать |
|
БТ(Н)-0,2-0,6-Г
|
0,20 | 530 | 1000 | 730 | 125/107 | 135/116 | Заказать |
|
БТ(Н)-0,25-0,6-Г
|
0,25 | 630 | 900 | 830 | 150/128 | 160/135 | Заказать |
|
БТ(Н)-0,32-0,6-Г
|
0,32 | 630 | 1150 | 830 | 165/140 | 175/150 | Заказать |
|
БТ(Н)-0,4-0,6-Г
|
0,40 | 630 | 1400 | 830 | 187/155 | 205/170 | Заказать |
|
БТ(Н)-0,5-0,6-Г
|
0,50 | 700 | 1450 | 900 | 225/185 | 250/210 | Заказать |
|
БТ(Н)-0,63-0,6-Г
|
0,63 | 700 | 1750 | 900 | 260/215 | 290/345 | Заказать |
|
БТ(Н)-0,8-0,6-Г
|
0,80 | 800 | 1750 | 1000 | 290/240 | 320/270 | Заказать |
|
БТ(Н)-1-0,6-Г
|
1,0 | 800 | 2150 | 1000 | 395/330 | 432/370 | Заказать |
|
БТ(Н)-1,25-0,6-Г
|
1,25 | 900 | 2150 | 1100 | 475/405 | 515/445 | Заказать |
|
БТ(Н)-1,6-0,6-Г
|
1,6 | 1000 | 2200 | 1200 | 540/460 | 590/505 | Заказать |
|
БТ(Н)-2-0,6-Г
|
2,0 | 1100 | 2300 | 1300 | 595/505 | 650/555 | Заказать |
|
БТ(Н)-2,5-0,6-Г
|
2,5 | 1200 | 2400 | 1400 | 680/570 | 735/630 | Заказать |
|
БТ(Н)-3,2-0,6-Г
|
3,2 | 1300 | 2650 | 1500 | 770/640 | 970/775 | Заказать |
|
БТ(Н)-4-0,6-Г
|
4,0 | 1400 | 2850 | 1600 | 1020/870 | 1170/950 | Заказать |
|
БТ(Н)-5-0,6-Г
|
5,0 | 1500 | 3100 | 1700 | 1205/1035 | 1380/1125 | Заказать |
|
БТ(Н)-6,3-0,6-Г
|
6,3 | 1600 | 3400 | 1850 | 1370/1175 | 1585/1280 | Заказать |
|
БТ(Н)-8-0,6-Г
|
8,0 | 1700 | 3800 | 1950 | 1590/1360 | 1840/1485 | Заказать |
|
БТ(Н)-10-0,6-Г
|
10 | 1800 | 4250 | 2050 | 1820/1555 | 2120/1705 | Заказать |
|
БТ(Н)-12,5-0,6-Г
|
12,5 | 1900 | 4750 | 2150 | 2080/1770 | 2435/1950 | Заказать |
|
БТ(Н)-16-0,6-Г
|
16 | 2000 | 5450 | 2300 | 3065/2480 | 3510/2925 | Заказать |
|
БТ(Н)-20-0,6-Г
|
20 | 2200 | 5650 | 2500 | 3475/2810 | 3970/3305 | Заказать |
|
БТ(Н)-25-0,6-Г
|
25 | 2400 | 5950 | 2700 | 4170/3405 | 4730/3965 | Заказать |
|
БТ(Н)-32-0,6-Г
|
32 | 2500 | 6950 | 2800 | 4915/3990 | 5620/4690 | Заказать |
Примеры обозначения горизонтальных напорных технологических баков при заказе
Бак технологический напорный горизонтальный БТ(Н)-25-1,0-Г-М3 ТУ 3600-003-95210823-2015
25 – номинальный объем, м3;
1,0 – рабочее давление, МПа;
Г – горизонтальный;
М3 – индекс материального исполнения.
По указанию Потребителя (проектной организации) баки технологические напорные могут быть изготовлены на любой другой заданный объем и рабочие параметры.
Для подбора бака и расчета его стоимости, пожалуйста, заполните Техническое Задание:
