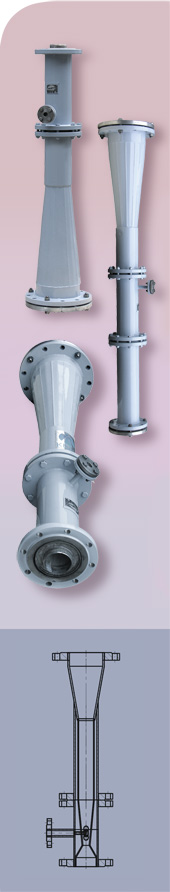

Редукционно-охладительные устройства РОУС

Струйные аппараты «КВАРК» Струйные редукционно-охладительные устройства марки РОУС предназначены для снижения давления и температуры острого пара до рабочих параметров, требуемых потребителю.

Струйные редукционно-охладительные устройства РОУС могут использоваться, как для одновременного снижения параметров пара, так и для раздельного понижения его давления либо температуры. В зависимости от области применения, исходных параметров пара и требуемых параметров на выходе, редукционно-охладительные устройства «КВАРК» имеют следующие типы:

• РОУС - редукционно-охладительное устройство;
• ОУС - охладительное устройство (охладитель пара);
• РУС - редукционное устройство.

Принцип действия

РОУС – это пароструйный газодинамический аппарат, в котором понижение давления пара происходит в скачке уплотнения после сверхзвукового сопла. Мелкодисперсный распыл охлаждающей жидкости производится в зону пониженного давления за соплом через цельнофакельные форсунки специальной конструкции. Осевой способ распыливания исключает попадание охлаждающей воды на стенки паропровода. Конструкция аппарата и высокая дисперсность распыла гарантируют завершение процесса охлаждения пара внутри РОУС и исключение выноса неиспарившейся воды в паропровод.

Энергосберегающий эффект

Струйное редукционно-охладительное устройство РОУС позволяет в несколько раз снизить давление охлаждающей воды, что приводит к значительной экономии электроэнергии, в традиционных конструкциях расходуемой на подачу в рабочую зону воды под высоким давлением. Сопловой способ редуцирования снижает до минимума непроизводительные потери на трение и увеличивает коэффициент расхода установки, что ведет к увеличению общего теплового КПД системы. Срок окупаемости струйных редукционно-охладительных устройств РОУС составляет 9-12 месяцев.

Преимущества струйных редукционно-охладительных устройств РОУС:

• Давление охлаждающей воды может быть значительно меньше давления пара
• Устойчивое охлаждение на низких и переменных нагрузках
• Точное регулирование температуры пара
• Отсутствие термических напряжений в паропроводе за РОУС
• Исключение попадания охлаждающей воды в энергетическое оборудование
• Простота эксплуатации
• Низкий уровень шума
• Высокий рабочий ресурс
• Длительный межремонтный интервал

Индивидуальный подход

В случае, если реальные условия не позволяют выбрать РОУС из стандартного типоряда согласно ГОСТ 108.026.06-79, устройство рассчитывается индивидуально под требуемые параметры конкретного объекта.

Индивидуальный подход к изготовлению РОУС позволяет потребителю производить отбор теплоносителя с точно заданными параметрами, сократив до минимума потери при транспорте острого и редуцированного пара.

Общие технические характеристики струйных редукционно-охладительных устройств РОУС
(при заказе выбираются в пределах указанного диапазона значений)

• Производительность по пару: 0,1-250 т/час
• Давление острого пара: 0,3-6,3 МПа
• Температура острого пара: 150-570 °С
• Давление пара на выходе: 0,15-4,0 МПа
• Температура пара на выходе: 130-350 °С
• Давление охлаждающей воды: 0,2-8,0 МПа
• Стандартные материалы изготовления: Ст20, 09Г2С, 12Х18Н10Т

Для подбора струйного редукционно-охладительного устройства и расчета его стоимости, пожалуйста, заполните Техническое Задание:
