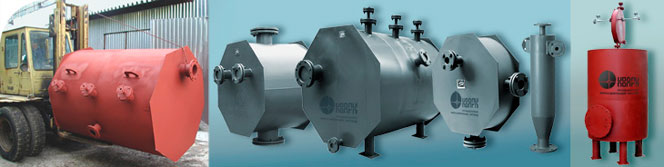

Деаэраторы щелевые ДЩ
Щелевые деаэраторы «КВАРК» марки ДЩ предназначены для удаления из воды и других жидкостей растворенных коррозионно-активных газов и являются термическими атмосферно-вакуумными деаэраторами гидродинамического типа.
Щелевые деаэраторы применяются в системах питания паровых и водогрейных котлов, водоподготовки подпиточной воды тепловых сетей, удаления растворенного воздуха в технологических циклах пищевых, фармацевтических, химических и нефтехимических производств, а также в иных технологических схемах, в которых требуется деаэрация воды.
Преимущества щелевых деаэраторов "КВАРК"
• Современный энергоэффективный деаэратор
• Срок службы деаэратора 30 лет, окупаемость 2 года
• Минимальные затраты на техобслуживание и ремонт
• Стабильность деаэрации в переменных режимах
• Исключение проскоков недеаэрированной воды
• Компактная конструкция со встроенным охладителем выпара
• Широкий модельный ряд, индивидуальный расчет под параметры объекта
Современный способ деаэрации
Деаэрация в деаэраторе «КВАРК» происходит без подвода пара или другого теплоносителя. В обычном барботажном термическом деаэраторе подогрев воды происходит контактным способом за счет подачи пара или перегретой воды непосредственно в деаэраторный бак. В щелевом деаэраторе подогрев воды может производится в любом теплообменнике перед деаэратором. Разделение стадий подогрева воды и собственно деаэрации значительно повышает надежность работы деаэратора, позволяет экономить энергоресурсы и обеспечивает стабильность деаэрации в переменных режимах (при резком изменении расхода деаэрируемой воды).
Принцип работы
Для запуска деаэратора достаточно подать во входной патрубок воду, нагретую на несколько градусов выше температуры насыщения. Далее деаэрируемая вода поступает на щелевые сопла, где происходит увеличение скорости потока и его вскипание. Затем двухфазный поток направляется на профилированную криволинейную поверхность, где за доли секунды эффективно разделяется на выпар и деаэрированную воду. Деаэрированная вода стекает в деаэраторный бак. Выпар, содержащий коррозионно-активные газы, отводится на встроенный либо вынесенный охладитель выпара и далее выбрасывается через воздушную свечу в атмосферу, либо отсасывается вакуум-эжектором или вакуумным насосом.
Энергосберегающий эффект
Полное исключение проскоков барботажного пара, незначительные потери на излучение с поверхности деаэратора, температурная стабилизация процесса деаэрации позволяет экономить до 3% от общего расхода тепла на деаэрацию. Щелевой деаэратор «КВАРК» в модификации со встроенным охладителем выпара позволяет полностью утилизировать тепло выпара, большая часть которого в традиционном деаэраторе просто сбрасывается в атмосферу. В течение 30-летнего срока службы деаэратор «КВАРК» окупается 15-20 раз.
Надежность
Деаэраторы «КВАРК» изготавливаются из нержавеющей стали, конструкция деаэратора обеспечивает быстрый выход на рабочий режим и устойчивое качество деаэрации в широком диапазоне расходов со полным исключением гидроударов, проскоков недеаэрированной воды, режимов захлебывания и влагоуноса. Деаэраторный бак используется совместно с щелевым деаэратором в качестве аккумуляторной безнапорной емкости и может быть любой конфигурации. Барботаж в баке деаэрированной воды не производится, что в несколько раз увеличивает его рабочий ресурс. Гарантийный срок эксплуатации деаэраторов «КВАРК» составляет 5 лет, срок службы не менее 30 лет. Капитальный ремонт деаэраторам "КВАРК" не требуется в течение всего срока службы.
Легкость монтажа
Щелевые деаэраторы «КВАРК» в несколько раз компактнее и легче традиционных атмосферных деаэраторов и вакуумных деаэраторов, что принципиально облегчает их монтаж и снижает затраты на новое строительство и реконструкцию действующих систем. Конструкция деаэратора позволяет использовать его для деаэрации агрессивных жидкостей либо для деаэрации воды без предварительной химводоподготовки. При работе щелевого деаэратора регулирование давления в деаэраторном баке не требуется, что упрощает систему КИПиА и снижает затраты на монтаж и обслуживание автоматики регулирования. Специально разработанный комплект вакуумного деаэрационного оборудования для ЦТП и одноэтажных котельных позволяет производить вакуумную деаэрацию в помещениях с малой располагаемой высотой установки щелевого вакуумного деаэратора.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩЕЛЕВЫХ ДЕАЭРАТОРОВ «КВАРК»
(при заказе выбираются в пределах указанного диапазона значений)
|
№
|
Наименование параметра | Типы щелевых деаэраторов «КВАРК»: В – вакуумный, А – атмосферный, П - повышенного давления |
||
| ДЩ(В) | ДЩ(А) | ДЩ(П) | ||
|
1
|
Рабочее давление в контактной зоне деаэратора, МПа абс |
0,012-0,09
|
0,10-0,14
|
0,15-1,0
|
|
2
|
Диапазон номинальных расходов, т/ч (в скобках - для модификации со встроенным охладителем выпара ДЩ(ОВС)) |
1-600 (1-300)
|
1-800 (1-400)
|
80-500 |
|
3
|
Температура воды на входе в деаэратор, оС |
50-99
|
100-109
|
110-180
|
|
4
|
Избыточное давление воды на входе в деаэратор, МПа изб |
0,2-0,5
|
0,3-0,6
|
0,4-1,6
|
|
5
|
Нагрев воды в деаэраторе, оС |
Отсутствует
|
||
|
6
|
Содержание растворенного кислорода в деаэрированной воде на выходе из деаэратора, мкг/кг, не более: - при содержании О2 в исходной воде не более 13 мг/кг - при содержании О2в исходной воде не более 1,0 мг/кг |
50
|
20
|
Не нормируется[1]
|
|
50
|
20
|
10
|
||
|
7
|
Содержание свободной углекислоты в деаэрированной воде, мг/кг, не более: - при содержании свободной СО2 в исходной воде не более 20 мг/кг и бикарбонатной щелочности более 0,7 мг-экв/кг - при содержании свободной СО2 в исходной воде не более 10 мг/кг и бикарбонатной щелочности 0,4-0,7 мг-экв/кг - при содержании свободной СО2 в исходной воде не более 5 мг/кг и бикарбонатной щелочности 0,2-0,4 мг-экв/кг |
Отсутствует
|
Отсутствует
|
Не нормируется[2]
|
|
0,5
|
Отсутствует
|
Не нормируется[2]
|
||
|
Не нормируется
|
Отсутствует
|
Не нормируется[2]
|
||
|
8
|
Удельный расход выпара[2], мкг/кг |
3,0-5,0
|
2,0-4,0
|
1,5-3,0
|
|
9
|
Рабочий диапазон, % от номинального расхода (в скобках - для секционированной и регулируемой модификаций ДЩ(С); ДЩ(Р)) |
40-120 (20-120; 10-120)
|
||
|
10
|
Полный назначенный срок службы, лет, не менее |
30
|
||
[1] Для деаэраторов промышленных котельных – 20 мкг/кг.
[2] Для деаэраторов промышленных котельных – отсутствует.
[3] Удельный расход выпара зависит от исходного содержания растворенных газов и требуемой глубины деаэрации.
[4] Для модификации со встроенным охладителем выпара ДЩ(ОВС), расход выпара не нормируется.
Для подбора деаэратора и расчета его стоимости, пожалуйста, заполните Техническое Задание:
Скачать форму Технического Задания на подбор деаэратора (формат MS-Word)
Скачать форму Технического Задания на подбор деаэратора (формат pdf)
