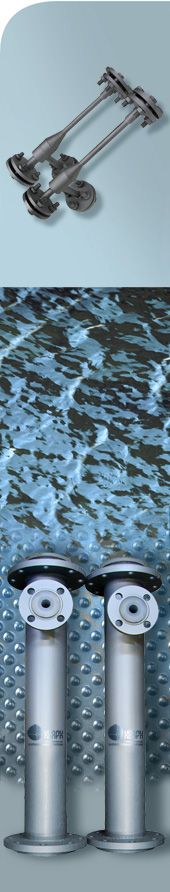

Струйные насосы ВСН

Струйные аппараты «КВАРК» Струйные насосы марки ВСН предназначены для перекачивания пассивной жидкости с помощью кинетической энергии активной жидкости и являются водоструйными насосами смешивающего типа.

В струйных насосах и рабочая (активная), и перекачиваемая среды являются жидкостями (вода, нефть, дизтопливо, растворы кислот, щелочей и т.д.).

Струйные насосы применяются в случаях, когда использование обычных лопастных насосов затруднительно или неэффективно по технологическим либо эксплуатационным причинам, при перекачивании агрессивных или загрязненных сред, а также совместно с лопастными насосами для улучшения их рабочих характеристик.

Струйные насосы «КВАРК» в зависимости от области применения подразделяются на следующие типы:

• ВСН(Т) – струйные насосы технологические
• ВСН(Х) – струйные насосы химические
• ВСН(Д) - струйные насосы дренажные
• ВСН(Г) – струйные насосы для гидротранспорта
• ВСН(С) – струйные насосы смесители потоков

Принцип действия струйных насосов ВСН

Поток рабочей (активной) жидкости, выходящий с высокой скоростью через осевое или кольцевое сопло, эжектирует (всасывает) пассивный жидкостный поток, передавая ему свою кинетическую энергию и увеличивая его скорость. В диффузоре происходит преобразование скорости смешанного потока в статическое давление. Давление смеси на выходе из струйного насоса ВСН превышает давление пассивной среды на входе в струйный насос на заданную расчетную величину.

Расход активной среды зависит от соотношения давлений сред на входе в струйный насос ВСН и от требуемого давления на выходе из струйного насоса.

Струйные насосы ВСН широко применяются в системах водоснабжения, водоподготовки, водопонижения, водоотведения; в различных технологических схемах пищевой, химической, нефтехимической промышленности, энергетики, жилищно-коммунального хозяйства.

Области применения струйных насосов ВСН

• откачивание и перекачивание растворов солей, кислот, щелочей, загрязненных, замазученных сред, жидкостей с растворенными агрессивными примесями;
• дозированное смешивание, растворение жидких, твердых, газообразных сред;
• откачивание и перекачивание гидросмесей с твердыми, газообразными, масляными, мазутными, иными дисперсными включениями;
• аварийное водоснабжение промышленных и энергообъектов при отключении электроснабжения;
• предотвращение кавитации центробежного насоса при значительных высотах всасывания, а также при перекачивании перегретых, легкокипящих жидкостей;
• увеличение глубины всасывания лопастного насоса, расположенного выше отметки всасывания;
• откачивание жидкостей из технологического оборудования, находящегося под вакуумом;
• гидротранспортирование сыпучих материалов по трубопроводам, гидроперегрузка материалов из силосов и бункеров;
• гидрозагрузка и гидровыгрузка фильтров, реакторов, иного технологического оборудования;
• периодическая очистка резервуаров от загрязненных вод и шламового осадка;
• откачка подземных емкостей;
• смешение потоков жидких сред с различными технологическими параметрами.

Преимущества струйных насосов ВСН

• отсутствие движущихся деталей;
• малые габаритные размеры и масса;
• простота обслуживания;
• минимальные эксплуатационные затраты;
• высокая надежность;
• долгий срок службы;

Общие технические характеристики струйных насосов ВСН:
(при заказе выбираются в пределах указанного диапазона значений)

• Производительность: 0,1-1500 т/час
• Давление рабочей жидкости: 0,1-35 МПа
• Высота всасывания: 0,1-10 м.в.ст.
• Создаваемый напор: 0,1-15 МПа
• Стандартные материалы изготовления: Ст20, 09Г2С, аустенитная нержавеющая сталь, титан
• Материал футеровки проточной части: фторопласт, полипропилен

Для подбора струйного насоса и расчета его стоимости, пожалуйста, заполните Техническое Задание:
